与北京科技大学自动化学院建立产学研实践基地项目介绍



北京科技大学于1952年由天津大学(原北洋大学)、清华大学等6所国内著名大学的矿冶系科组建而成,现已发展成为以工为主,工、理、管、文、经、法等多学科协调发展的教育部直属全国重点大学,是全国首批正式成立研究生院的高等学校之一。19975月,学校首批进入国家211工程建设高校行列。2006年,学校成为首批985工程优势学科创新平台建设项目试点高校。

201511月,北京科技大学自动化学院学院同北京市住宅建筑设计研究院有限公司签订合作协议。近年来,住宅院同北京科技大学自动化学院在企业内部建立产学研合作与实践教学基地,合作开发了基于BIM和电力线载波通信的智能建筑与能效管理系统,在此基础上,搭建了基于大数据+云平台的物联网智能监测实训平台。主要包括:

1.     智能网关(MZX-GWN-001

功能简介:

基于32bit高性能微控制器,完成下行节点的数据采集、存储、转发功能和上行服务器数据的解析、处理、转发等功能。具体参数如下:

上行通信接口:

GPRS通信模块,支持2IP地址同时在线;WIFI通信模块,支持StationAP双模双在线。

下行通信接口:

电力线载波(调制方式:FSK500bps)、RS485工业总线、CAN总线。

存储容量:8GB

支持的通信协议:376.1-2009376.2-2009DLT645-2007

2.     电力线三相电量采集节点(MZX-PLCD-01

功能简介:

实时采集三相负载总耗能,采集精度S2级,通过电力线载波上传给智能网关。

载波通信参数:

调制方式FSK

数据速率500bps

支持载波自组网

支持376.2-2009DLT645-2007标准(FXXC模块)

3.     电力线照明电量采集节点(MZX-PLCD-01)、电力线插座电量采集节点(MZX-PLCD-02)、电力线空调电量采集节点(MZX-PLCD-03)、电力线风扇电量采集节点(MZX-PLCD-04

功能简介:

实时采集单相负载耗能(照明、空调、插座、风扇等),采集精度S2级,通过电力线载波上传给智能网关。

载波通信参数:

调制方式FSK

数据速率500bps

支持载波自组网

支持376.2-2009DLT645-2007标准(FXXC模块)

4.     电力线环境采集节点(MZX-PLCH-04)(四合一)

功能简介:

实时采集室内环境参数(包括温度、湿度、PM2.5CO2等),通过电力线载波上传给智能网关。

载波通信参数:

调制方式FSK

数据速率500bps

支持载波自组网

支持376.2-2009DLT645-2007标准(FXXC模块)

检测参数:

温度:检测误差±1摄氏度;

湿度:检测误差±5%

PM2.5:检测精度±10%FS

CO2:检测精度±10%FS

注:可选配七合一或者十合一版本。

5.     485总线环境采集节点(MZX-RS485H-04)(四合一)

功能简介:

实时采集室内环境参数(包括温度、湿度、PM2.5CO2等),通过RS485总线上传给智能网关。

RS485通信参数:

通信波特率:115200bps

支持376.2-2009DLT645-2007标准(FXXC模块)

检测参数:

温度:检测误差±1摄氏度;

湿度:检测误差±5%

PM2.5:检测精度±10%FS

CO2:检测精度±10%FS

注:可选配七合一或者十合一版本。

6.     CAN总线环境采集节点 MZX-CANH-04)(四合一)

功能简介:

实时采集室内环境参数(包括温度、湿度、PM2.5CO2等),通过CAN总线上传给智能网关。

CAN总线通信参数:

通信波特率:100Kbps

支持376.2-2009DLT645-2007标准(FXXC模块)

检测参数:

温度:检测误差±1摄氏度;

湿度:检测误差±5%

PM2.5:检测精度±10%FS

CO2:检测精度±10%FS

注:可选配七合一或者十合一版本。

7.     电力线开关窗检测节点(MZX-PLCC-01

功能简介:

实时采集窗户的开关状态,并通过电力线载波上传给智能网关。

载波通信参数:

调制方式FSK

数据速率500bps

支持载波自组网

支持376.2-2009DLT645-2007标准(FXXC模块)

8.     电力线人流量检测节点(MZX-PLCR-01

功能简介:

基于视频流和人工智能算法,实时采集室内人员数量,并通过电力线载波上传给智能网关。

载波通信参数:

调制方式FSK

数据速率500bps

支持载波自组网

支持376.2-2009DLT645-2007标准(FXXC模块)

9.     LabVIEW监测平台(MZX-NLV-01

功能简介:

实时接收智能网关上报的各节点数据,并以时间曲线、图表等形式展示;

通过TCP/IP读取和配置智能网关参数;

可以查询智能网关中的节点历史数据;

启动与停止智能组网等;

支持376.2-2009DLT645-2007标准

10.   云平台服务端(MZX-CSR-01

功能简介:

用于与智能网关的实时通信、链路管理与维护;

存储接收的智能网关上报的数据;

通过以太网与客户端进行通信;

支持376.2-2009DLT645-2007标准

11.   云平台客户端 MZX-CCT-01

功能简介:

用于与服务端通信,读取云平台服务端的数据,并以可视化的界面展示。

支持376.2-2009DLT645-2007标准。

12.   BIM三维展示平台(MZX-BIM- 01

功能简介:

通过3D可视化环境将各节点采集的数据与建筑模型融合,实时显示建筑中各项参数的具体数值,为绿色建筑能耗管理与优化,提供可视化的演示环境。

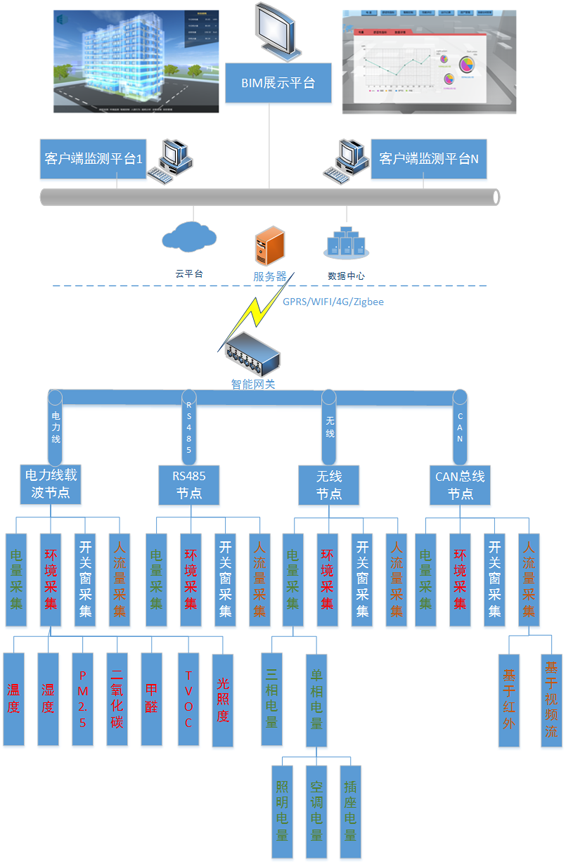

系统架构如下图所示:









基于该平台可以开设以下实训项目:

1.     基于电力线载波的物联网节点设计;

2.     基于电力线载波与无线混合组网的物联网节点设计;

3.     基于STM32的电力线载波通信系统、无线通信系统;

4.     基于STM32F4的电力线载波智能网关设计;

5.     基于STM32F4的(GPRS/WIFI/4G)智能网关设计;

6.     基于STM32F4的智能网关在线升级系统设计;

7.     基于LabVIEW的物联网云平台设计;

8.     基于LabVIEW的物联网在线监测平台设计;

9.     基于LabVIEW的物联网数据平台设计;

10.   基于LabVIEWSQL的大数据存储平台设计。

11.   基于GPRS/WIFI/4G和电力线载波/无线/RS485/CAN总线的智能家居实训系统设计;

12.   基于GPRS/WIFI/4G和电力线载波/无线/RS485/CAN总线的智能楼宇实训系统设计;

13.   基于GPRS/WIFI/4G和电力线载波/无线/RS485/CAN总线的能耗监测实训系统设计。
